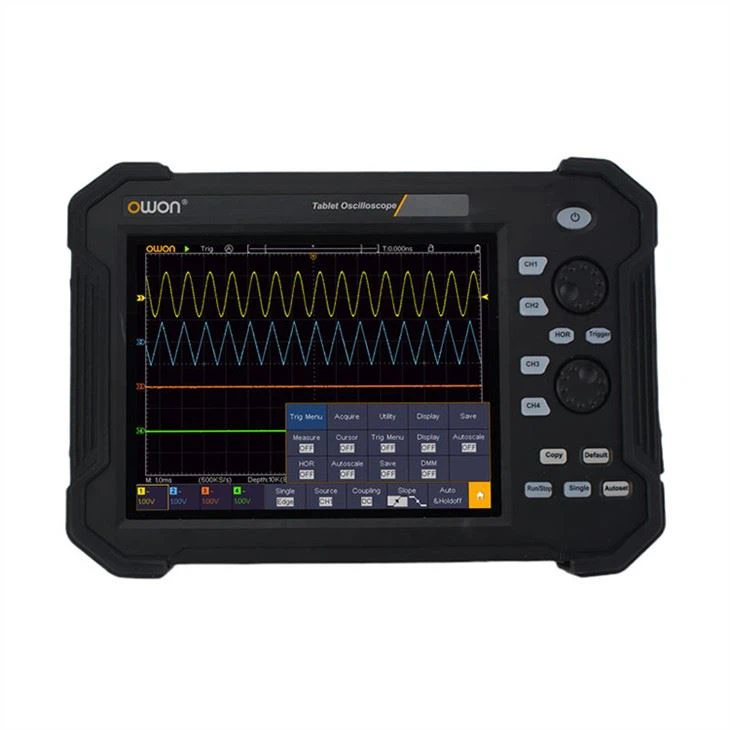

TAO3000 Series 4-CH Tablet Digital Storage Oscilloscope







Spesifikke detaljer













Mange fordeler











lav bakgrunnsstøyforbedrer oscilloskopets evne til å måle små signaler effektivt.

Rikelig lagringskapasitetgjør det mulig for oscilloskopet å fange opp utvidede signaler.

A høy oppdateringsfrekvensgir oscilloskopet mulighet til å effektivt fange detaljer om bølgeformer og eksepsjonelle hendelser.



Lav bakgrunnsstøy 40M rekordlengde

45 000 wfms/s oppdateringsfrekvens, som enkelt fanger eksepsjonelle, og hendelser med lav sannsynlighet









De bærbare oscilloskopene i TAO3000-serien tilbyr ulike

triggermoduser som Edge, Video, Pulse, Slope, Runt,

Windows, Timeout, I2C, SPI, RS232/UART, CAN og Nth Edge.









Seriell busskoding er tilgjengelig for

I2C, SPI, RS232/UART og CAN.























TAO3000-serien gir støtte for matematiske operasjoner som addisjon (+), subtraksjon (-), multiplikasjon (*), divisjon (/), FFT, FFTrms, integrasjon (Intg), differensiering (Diff), kvadratrot (Sqrt), brukerdefinerte funksjoner og digitale filteralternativer, inkludert lavpass-, høypass-, båndpass- og båndavvisningsfiltre.



























Med sin integrerte Wi-Fi-modul lar TAO3000 brukere opprette en forbindelse med sine mobile enheter. Dette muliggjørspeiling av display og kontrollfunksjoner, samt muligheten til å lagre og se bølgeformdata gjennom en dedikert app. Brukere kan enkelt dele disse dataene med venner, noe som forenklersamarbeidendeanalyse og vellykket prosjektgjennomføring.

























Håndholdt type:Baksiden har et elastisk anti-slipp belte for ekstra holdbarhet.

























Brakett Type:Med inkludering av en brakett kan det

plasseres praktisk på en bordplate.





















Rullesekktype:En utendørs ryggsekk er tilgjengelig for valg.



















Tilbehør og emballasje







Modell		VDS6102		VDS6102A
båndbredde		100 MHz		100 MHz
kanal		2CH scope + 1CH FG
Sample rate		Maks 1GSa/s
Stigetid		Mindre enn eller lik 3,5 ns
Horisontal skala		5ns/div-100s/div,trinn for 1-2-5
Samplingsmodus		prøve, toppdeteksjon, gjennomsnitt
Rekordlengde		10M
Inngangskobling		DC, AC, jord
Inngangsimpedans		1 MΩ ± 2 %, parallelt med 15 pF ± 5 pF
Vertikal følsomhet		2mV/div-5V/div
Vertikal oppløsning (A/D		8 biter		14 biter
Maks inngangsspenning		40 V (DC + AC-topp)
Sondedempningsfaktor		1X,10X,100X,1000X
Kanalisolasjon		50 Hz: 100: 1,10 MHz: 40: 1
Interpolering		Sin(x)/x
Vertikal rekkevidde		±2 V (2 mV/div – 50 mV/div); ±20 V (100 mV/div – 500m V/div); ±40 V (1 V/div – 5 V/div)
LF-respons (AC, -3dB)		Større enn eller lik 5Hz (ved inngang, AC-kobling, -3dB)
Trigger Type		kant, video, helling, puls
Linje/feltfrekvens (video)		støttede standarder: NTSC, PAL og SECAM kringkastingssystemer
Utløsermodus		auto, normal, singel
Lissajous figur	Båndbredde	full båndbredde
	Faseforskjell	±3 grader
Automatisk måling		Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Periode, Rise Time, Fall Time, Delay A→B, Delay A→B, +Width, -Width, +Duty, - Plikt
Kommunikasjonsgrensesnitt		USB (Typ-c); LAN, WiFi (valgfritt)
Strømforbruk		Mindre enn eller lik 8W
Dimensjoner (B × H × D)		190mm×120mm×18mm
Enhetsvekt		≈0,38 kg



Funksjonsgenerator
Standard bølgeformer	Sinus ({{0}}.1 Hz - 5 MHz), kvadrat（0.1 Hz-200 kHz), rampe（1 Hz-10 kHz), puls（1 Hz -10 kHz)
Frekvensutgang	5 MHz
Sampling Rate	25M Sa/s
Kanal	1
Vertikal oppløsning	10 biter
Amplitudeområde	10mVpp - 5Vpp
DC-forskyvningsområde (AC+DC)	±2.5V
Utgangsimpedans	50 Ω (vanlig)
